信號電纜是用來傳輸弱電小信號：開關量、4~20mA 模擬信號、RS485 / 通訊、傳感器信號的電纜線，型號種類眾多，為弱電通用屏蔽信號線、工業自控 / 儀表計算機電纜、控制信號電纜、鐵路專用信號電纜四大類；額定電壓大多 300/500V、450/750V；常用規格：0.5、0.75、1.0、1.5、2.5mm²。這里例舉一些常見的信號電纜線規格型號。

計算機電纜

計算機對絞信號電纜（儀表專用）

DJYVP：PE 絕緣，總屏蔽，PVC 護套（對絞，僅總屏）

DJYPV：PE 絕緣，每對線分屏蔽，無總屏

DJYPVP（工業主流）：對絞 + 分屏蔽 + 總屏蔽（雙層屏蔽）

DJYPVP22：DJYPVP + 鋼帶鎧裝；直埋、地下敷設

控制信號電纜

KVV 控制電纜（無屏蔽，硬線），室內電纜溝、控制柜開關信號，無干擾環境

KVVP 銅絲編織屏蔽控制電纜，固定敷設、需要屏蔽的開關量信號（DI/DO）

KVVP2 銅帶屏蔽控制電纜；KVVRP 軟芯屏蔽控制電纜

KYJVP 交聯絕緣屏蔽控制電纜（耐熱優于 PVC）

鐵路專用信號電纜（軌道交通）

PTY系列：PTY03/PTY23為塑料護套，適合一般土壤敷設；PTYA23/PTYA22為綜合護套鋁帶屏蔽，抗干擾能力更強。

SPTY系列：SPTYWP03/SPTYWP23是內屏蔽數字信號電纜，適用于電纜槽環境；SPTYWPL23為鋁護套結構，專門應對電氣化鐵路強電場干擾場景。

民用 / 弱電通用信號電纜（樓宇、監控、門禁、傳感器）

RVV 多芯軟線（無屏蔽）。銅芯 PVC 絕緣 PVC 護套軟電纜，無屏蔽；適合干擾小場所，電源線 + 普通開關信號。

RVVP 屏蔽軟信號電纜（最常用弱電信號線），銅絲編織總屏蔽、軟導體；傳輸模擬信號、傳感器、門禁、云臺、485 簡易布線。

RVSP 雙絞屏蔽軟電纜，成對絞合 + 整體屏蔽；抑制串擾，RS485、Modbus 通訊首選。

礦用信號電纜

MHYV系列：聚乙烯絕緣聚氯乙烯護套，常見規格如5×2×0.5mm²，用于平巷斜巷普通信號傳輸。

MHYVP系列：帶銅絲編織屏蔽，適配強電場干擾場所，規格支持(5-10)2(0.75-1.5)多種組合。

MHYBV/MHY32系列：帶鋼絲鎧裝，抗拉強度高，適合豎井斜井等有機械沖擊的井下場景。

通信電纜

市內通信電纜：HYA、HYV、HYAV等。

屏蔽通信電纜：HYVP、HYAP、RVSP（屏蔽雙絞線）等。

鎧裝通信電纜：HYA53、MHYV22等，適用于直埋等惡劣環境。

其他常見信號線

同軸電纜：如RG-58、RG-6、SYV等，常用于無線通信、閉路監控及有線電視工程。

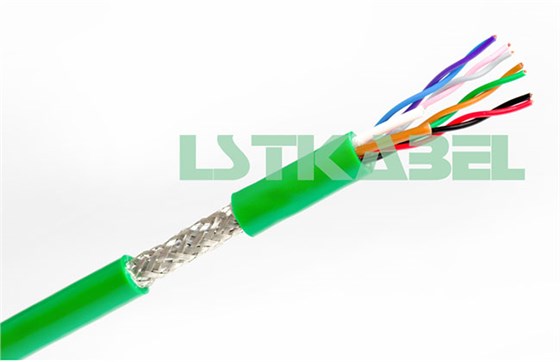

雙絞線：如UTP（非屏蔽雙絞線，Cat5/Cat6等）和STP（屏蔽雙絞線），廣泛用于局域網和電話系統。

扁平柔性電纜：如FPC、FFC，常用于連接LCD顯示器、柔性電路板及便攜式電子設備。

如何選擇合適的信號電纜？

選擇合適的電纜，建議從以下幾個方面考慮：

明確應用場景：是用于鐵路系統、工業控制、還是樓宇弱電？不同場景有專用的電纜系列。

確認電氣性能：確認系統對電纜的額定電壓（如交流500V或直流1000V）、阻抗、屏蔽性能等的要求。

考慮環境因素：

敷設方式：直埋、管道、還是架空？直埋通常需要鎧裝層（如型號中的“22”、“23”）以增強機械防護。

環境溫度：電纜有特定的工作溫度范圍（如 -40℃ ~ +60℃），需根據使用環境選擇。

特殊要求：是否需要阻燃（ZR）、耐火（NH）、低煙無鹵（WDZ）等特性。

核對規格參數：根據實際連接的設備數量，確定需要的芯數；根據傳輸距離和負載，計算所需的導體截面積。
